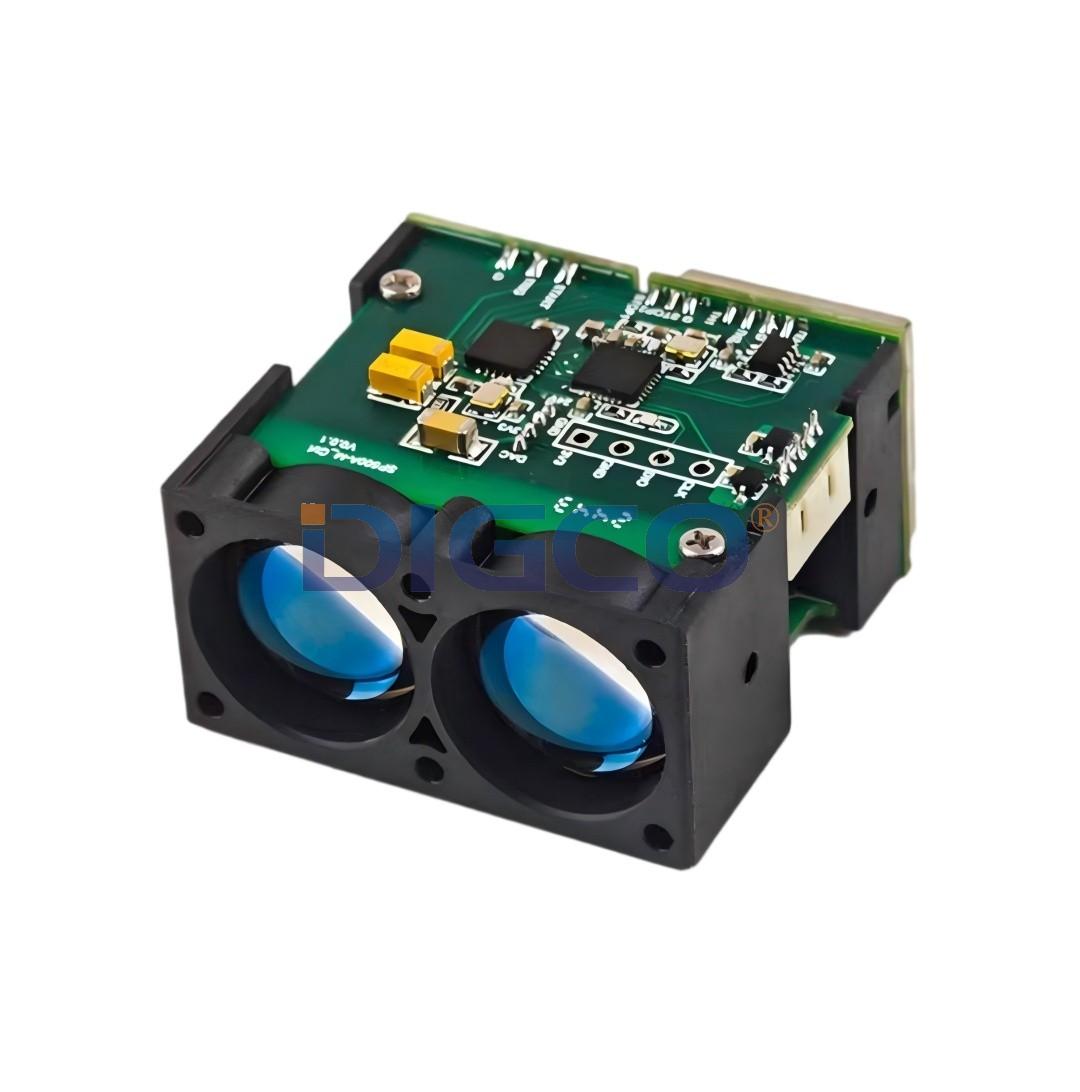

OEM Lidar module LDR-9050051500

• Max. range 1500m
• Resolution 0.1m
• 905nm diode laser
• Single and QSW operation
• Microminiaturized dimensions
• OEM intigration for outdoor systems

EMAIL

Ranging Parameters

Visibility under all sight conditions

Not less than 10km

Humidity

≤70%

Ranging distance

0.05~1500m @90% Reflectivity

Anti-Light(outdoor)

100KLux

Functioning Parameters

Wavelength

905nm±5nm

Laser divergence angle

~4mrad

Continuous ranging frequency

1~10Khz@maximum range 200m,1Khz or 50Hz @maximum range 1500m

Ranging accuracy

±5cm(<10m);±10cm@100m,200m,300m;±50cm@600m;±100cm@1500m

False rate

±10cm(<10m),1%(>10m)

Minimum measuring range

0.05m

Ranging resolution

1cm

Operating Voltage

DC 9V~36V

Operating Current

100mA(Peak),averagely 30mA for maximum range 200m,55mA for maximum range 1500m

Weight

20±2g

Power

Average power consumption 0.7W(maximum range 200m)/1.2W (maximum range 1500m)

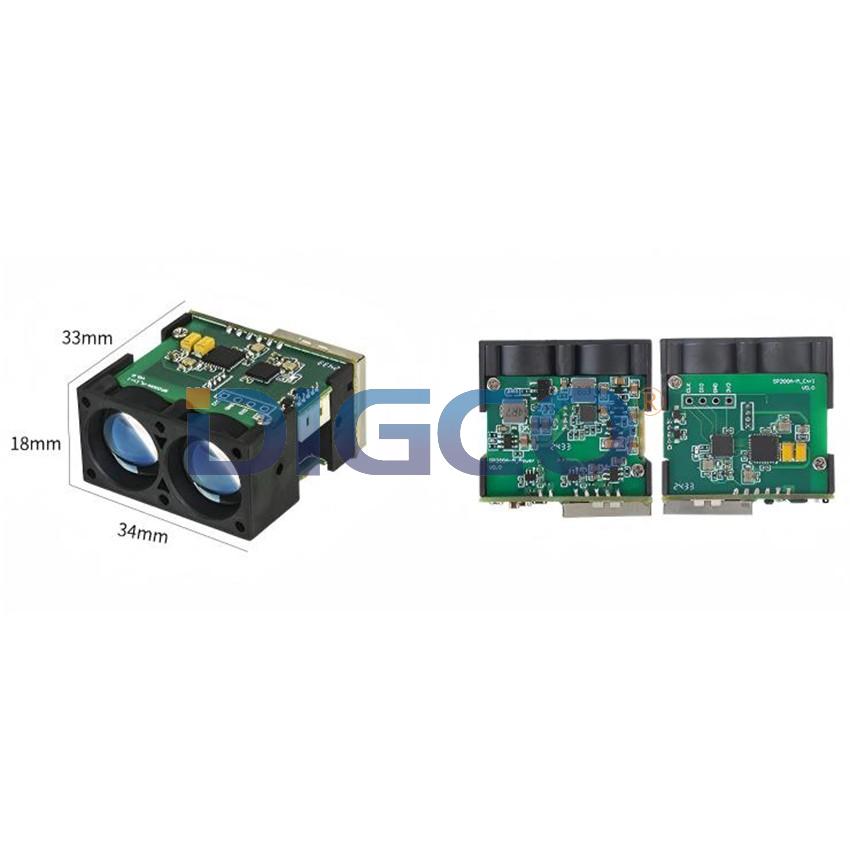

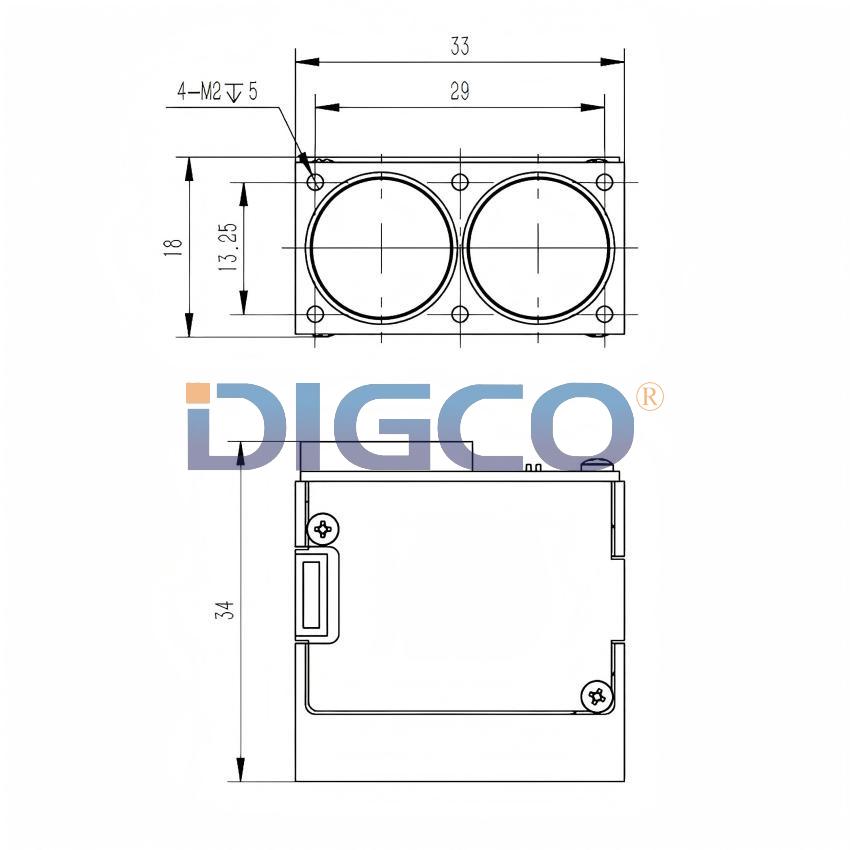

Size

33mm×34mm×18mm

Operating temperature

-20℃~+60℃

Storage temperature

-45℃~+70℃

Communication interface

UART/3.3V IIC, 460800bps(default,changeable)

Maximum range 100m/200m/300m/600m/1500m will be finalized as request.
